超高揚程水中ポンプ

U超高揚程シリーズ

U-22006

建設用水中ポンプ

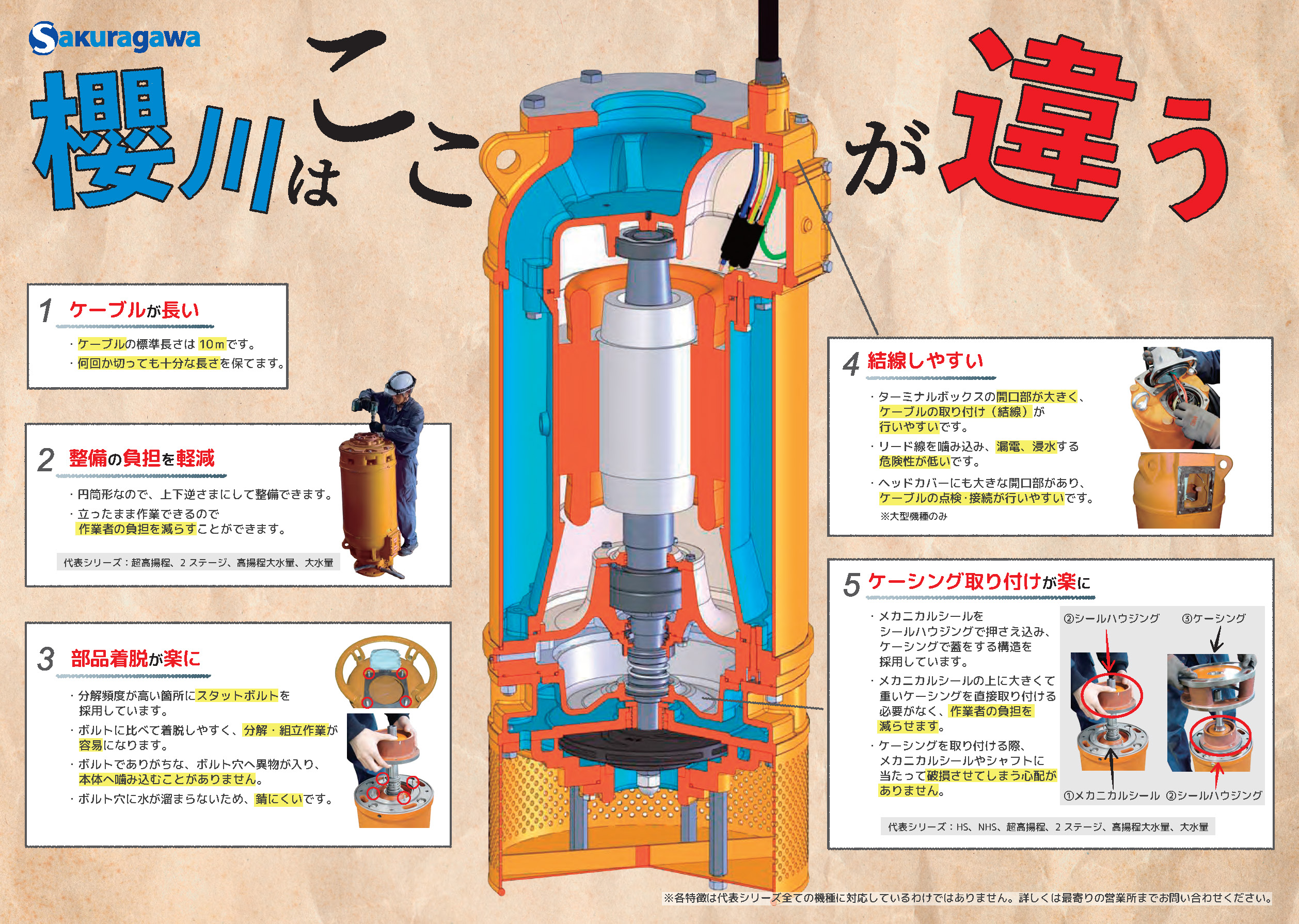

超高揚程を実現。シンプルな構造で整備も簡単にできますから、保守・点検が便利です。高クロム鋳鉄など、耐摩耗性の高い材質を使用。

お問い合わせ

用途

トンネル、ダム工事の排水。

地下工事の排水。

その他、特に揚程の高い所への排水。

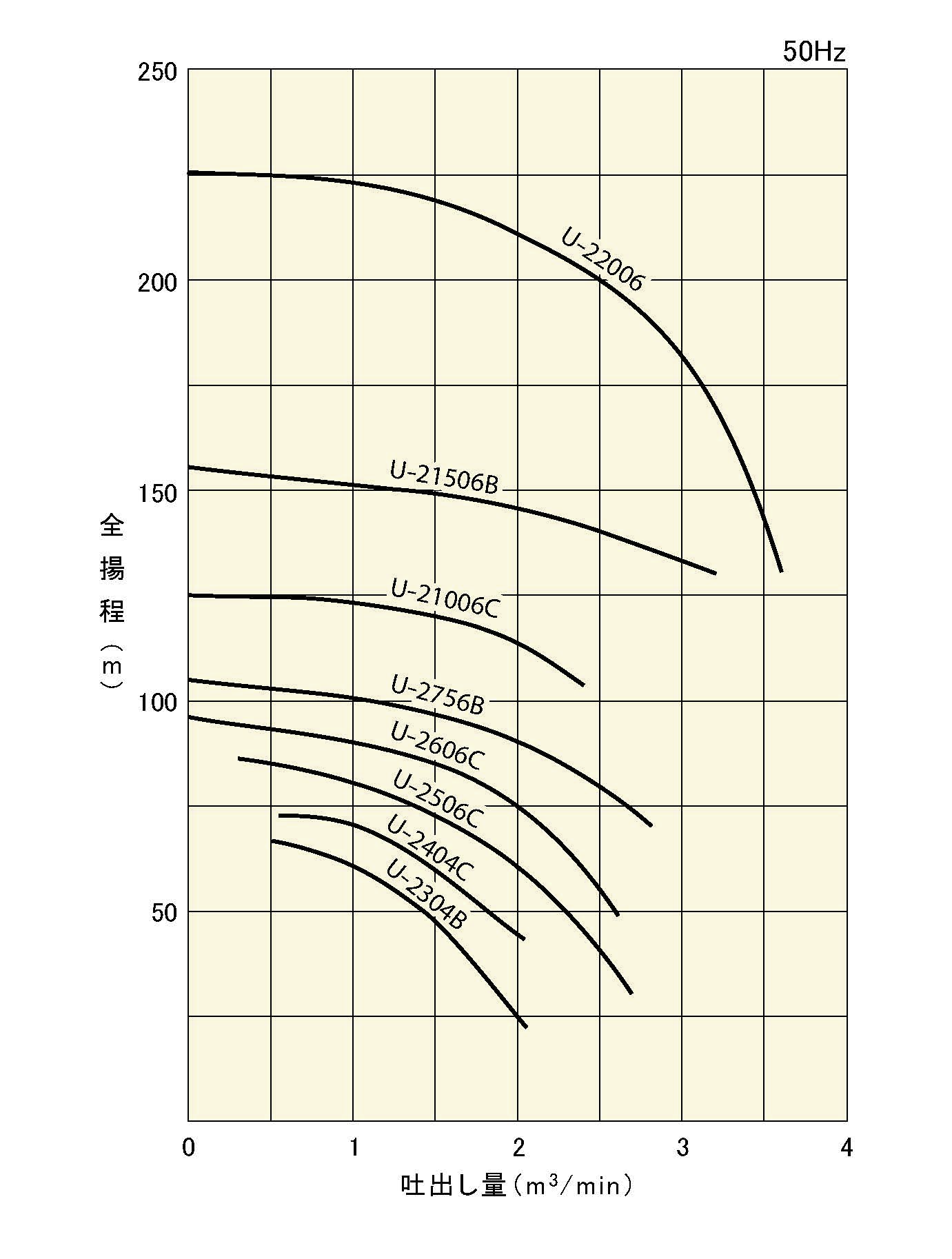

性能曲線

  • 50Hz
  • 60Hz

仕様

形式 口径
mm		 出力
kw		 電圧 全揚程
m		 吐出し量
m³/min		 最大径
mm		 高さ
mm		 質量
kg
U-2304B 100 22 三相200/200・220V 60 1 455 970 280
U-2404C 100 30 三相200/200・220V 70 1 420 1130 380
U-2506C 150 37 三相200/200・220V 60 2 542 1385 485
U-2606C 150 45 三相400V/400・440V 75 2 542 1315 485
U-2756B 150 55 三相400V/400・440V 90 2 542 1385 545
U-21006C 150 75 三相400V/440V 120 1.5 580 1550 980
U-21506B 150 110 三相400V/440V 160 2 580 1550 1080
U-22006 150 150 三相400V/440V 200 2.5 550 1759 1250
  • ※　／部分は左が50Hz、右が60Hzの値です
  • ※75kw以上の60Hzは電圧440Vのみです
給水・排水

「地下500ｍからの排水」超高揚程ポンプ

地下500ｍの立坑で湧水排水のために使用されました。

100ｍごとに2台1組でポンプを設置。

1日約800tの湧水を地上に排水することができました。

事例ダウンロード

カタログ

50Hz 仕様

形式 性能曲線 外形寸法図(PDF) 外形寸法図(CAD) 部品名称図 仕様書 構造図
 U-2304B
 U-2404C
 U-2506C
 U-2606C
 U-2756B
 U-21006C
 U-21506B
 U-22006

60Hz 仕様

形式 性能曲線 外形寸法図(PDF) 外形寸法図(CAD) 部品名称図 仕様書 構造図
 U-2304B
 U-2404C
 U-2506C
 U-2606C
 U-2756B
 U-21006C
 U-21506B
 U-22006
