高温仕様水中ポンプ

UHL-K,UHH-Kシリーズ

UHL-232KB

注目製品
建設用水中ポンプ

製鉄所、鋳造所、発電所、製紙工場、食品工場での排水などに使用していただけます。

また、現場や用途、予算に合わせて選べるラインナップをご用意しております。

UHL-Kシリーズ

こんな現場におすすめ

・40℃(標準ポンプで排水可能)~60℃の温水を排水したい

・手軽に温水を排水したい

ポイント

・常時Max 60℃まで排水可能

・モータの耐熱クラスはF種

・耐高温仕様のメカニカルシール、潤滑油を使用

・複数の部品でフッ素や耐高温仕様の部材を採用

UHH-Kシリーズ

こんな現場におすすめ

・40℃(標準ポンプで排水可能)~80℃の温水を排水したい

・ハードな現場での使用で、耐久性が高いものがほしい

ポイント

・常時Max 80℃まで排水可能

・モータの耐熱クラスはH種

・耐高温仕様のメカニカルシール、潤滑油を使用

・複数の部品でフッ素や耐高温仕様の部材を採用

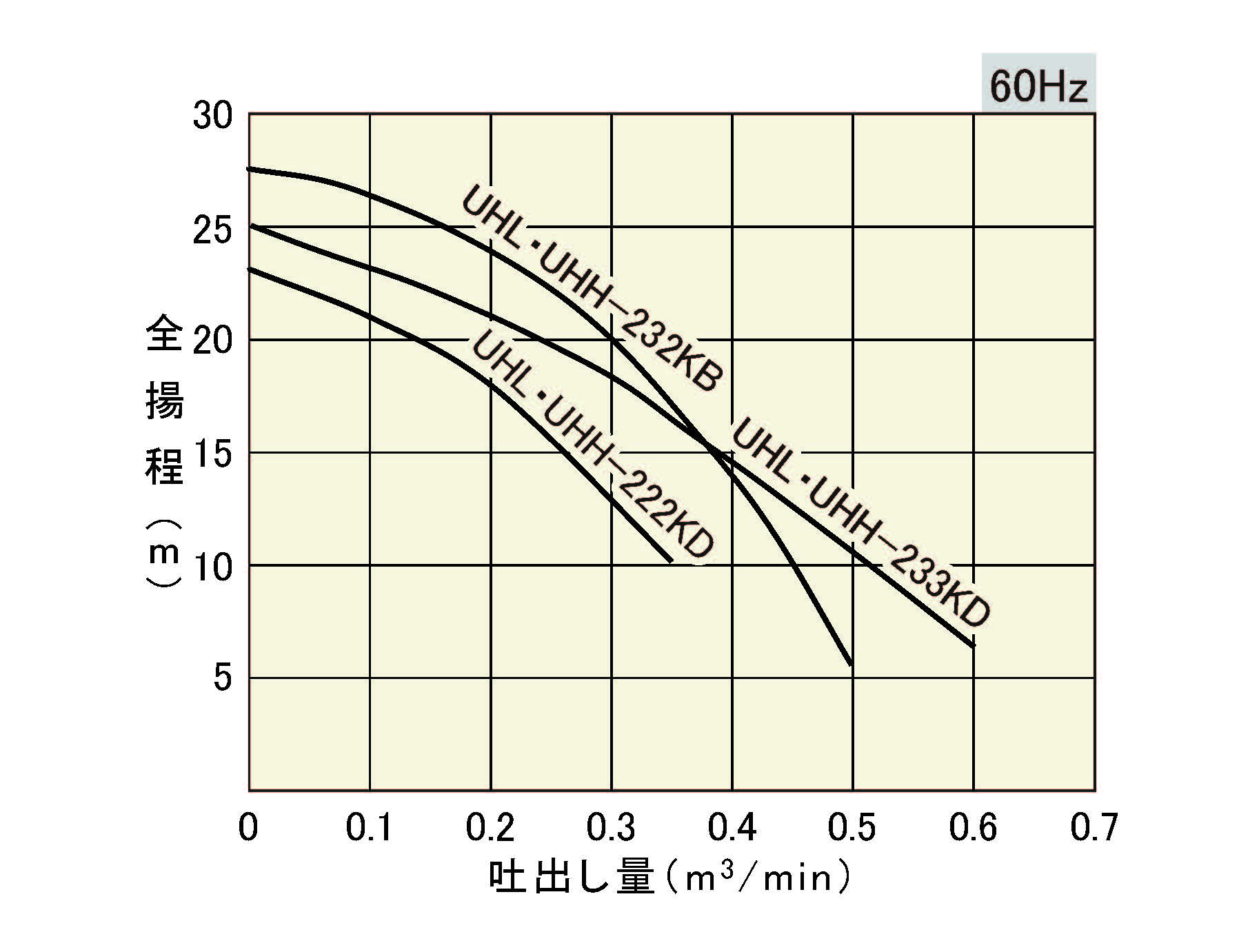

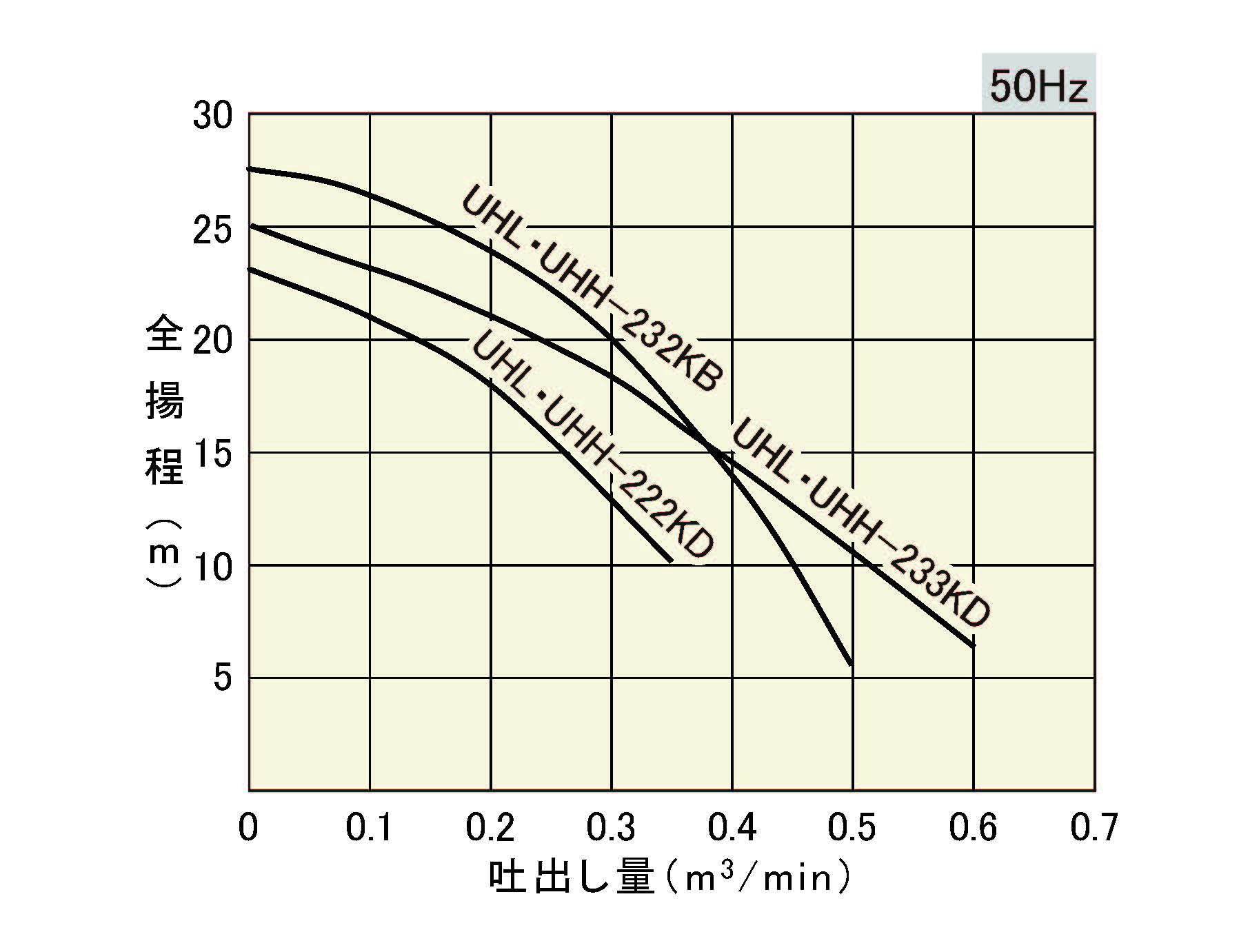

性能曲線

仕様

形式 口径
mm
出力
kw
電圧 全揚程
m
吐出し量
m³/min
最大径
mm
高さ
mm
質量
kg
備考
UHL-222KD 50 1.5 三相200/200・220V 18 0.2 269 432 31 簡易高温(常時60℃)
UHL-232KB 50 2.2 三相200/200・220V 20 0.3 288 452 34 簡易高温(常時60℃)
UHL-233KD 80 2.2 三相200/200・220V 14 0.4 288 452 34 簡易高温(常時60℃)
UHH-222KD 50 1.5 三相200/200・220V 18 0.2 269 432 31 本格高温(常時80℃)
UHH-232KB 50 2.2 三相200/200・220V 20 0.3 288 452 34 本格高温(常時80℃)
UHH-233KD 80 2.2 三相200/200・220V 14 0.4 288 452 34 本格高温(常時80℃)
  • ※ /部分は左が50Hz、右が60Hzの値です
給水・排水

「洗浄装置から出る高温水の排水」高温仕様ポンプ

温水洗浄装置から出る高温水をピットに貯め、工場外に排水するために採用されました。排水量が多く稼働時間が長くなると考えられるため2台交互運転を提案しました。

カタログ

50Hz 仕様

形式 性能曲線 外形寸法図(PDF) 外形寸法図(CAD) 部品名称図 仕様書 構造図
 UHL-222KD
 UHL-232KB
 UHL-233KD
 UHH-222KD
 UHH-232KB
 UHH-233KD

60Hz 仕様

形式 性能曲線 外形寸法図(PDF) 外形寸法図(CAD) 部品名称図 仕様書 構造図
 UHL-222KD
 UHL-232KB
 UHL-233KD
 UHH-222KD
 UHH-232KB
 UHH-233KD
